ZDK-01型防爆震動開關使用說明
1.簡介
ZDK-01 型防爆震動開關，可測量機殼或者結構相對于自由空間的振動幅度及烈度值，特別適用于具有滾珠軸承的機器，在這種機器里軸的振動可較多地傳到機殼上，故振動開關可直接裝在機殼上,對旋轉機械進行連續測量和保護，振動開關的安裝應特別注意，不會導致傳感器振幅減低，以及頻率影響被改變或所產生的信號不能代表機器的真實振動，對于電機、壓縮機、風機等需要測量大量振動點的情況，該振動開關尤其適用。
ZDK-01 型防爆震動開關利用一個振動速度計感受震動源發出的電子信號. 輸出信號是與速度成比例的電子信號. 它會與預設的極限值比較, 如果超過極限值, 將會觸發繼電器. 除了與機械繼電器的連接配置外, ZD-05a型防爆型振動開關沒有其它可移動部件. 雖然 ZDK-01 型防爆震動開關與機械式震動開關相比價格較高, 但它使用的是與遠程監測系統一樣的技術,并具有與遠程監測系統同樣的功能. 而和這些產品相比, 卻只花費了它們 1/3 至 1/2 的費用.此類開關的一個重要特點就是它們有一個內置的時間延時裝置.這就防止了報警觸發或設備急停時引起的振動幅度的瞬時增加. 同時也避免了在機械啟動時的瞬時震動引起的急停. 幾乎所有的機械設備在啟動至正常運行速度前都有幾秒鐘的過高震動時間. 如果開關沒有時間延時功能, 同樣的一個機械式開關, 啟動時的瞬時過振會立即引起跳閘.操作人員通常會一直使開關保持通路直到瞬時過振結束.這就導致跳閘基準過高,無法對機械的正常運行起到保護作用. 出廠設定的報警觸發延時的標準時間是3秒.
2.技術參數
2．1 靈 敏 度: 30mv/mm/s±5%
2．2 頻率響應：5 ～ 1000 Hz
2．3 自振頻率：10Hz
2．4 測量范圍：0～200μm
2．5 開關量輸出：AC220V/5a
2．6 輸出阻抗：≤500Ω
2．7 工作電壓：DC24V
2．8 大加速度：10g
2．9 測量方向：垂直或水平
2．10 使用環境：溫 度 -30℃～50℃ 相對濕度 ≤90%
2．11 外形尺寸：φ70×115mm
2．12 安裝螺紋：M20×1.5
2．13 重 量: 約 500g
2．14 準 確 度：±1%（滿量程)

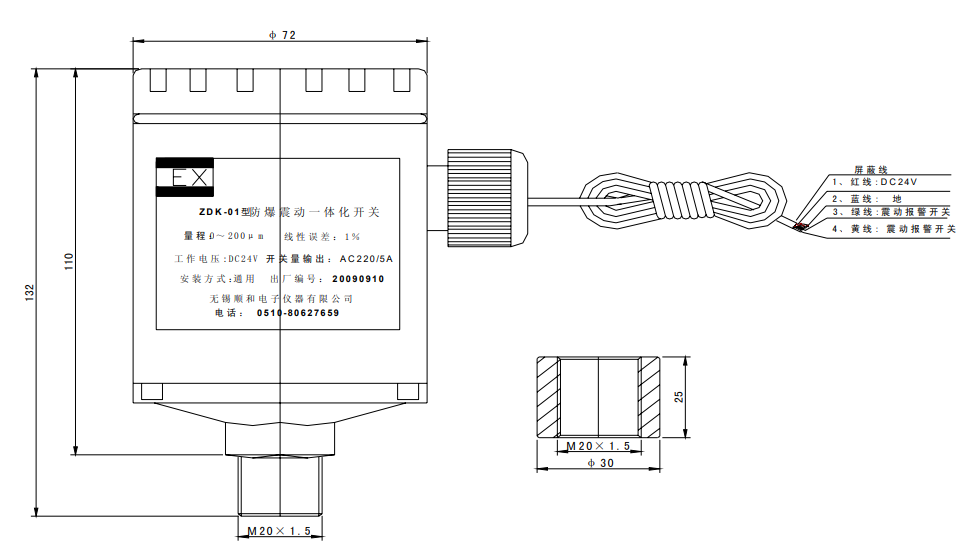

圖一：外形圖
3.安裝
3.1安裝位置：垂直或者水平安裝于被測振動點上，以變送器底部M20×1.5螺釘固定。
3.2安裝尺寸及規范：若變送器安裝位置受到高溫蒸汽等沖刷時,為降低變送器環境溫度、需加防護措施，一般情況下可不加防護。
3.3使用和絕緣要求。在連接變送器的采用三芯屏蔽電纜，紅線:接 DC24V電源，藍線:為 4～20mA 電流輸出端，黃線:接直流電源地(DC24V電源與4～20mA電流輸出公共端)。連接導線要求有良好的絕緣性能，電纜的屏蔽層一端浮空，另一端接大地。變送器的安裝用 M20×1.5 的螺紋固定。對變送器安裝的防護措施，本廠備有防護罩供應，其余由用戶因地制宜自行處理。接線方式：
1）紅線 –DC24V
2）藍線 –地
3）綠線-報警開關（與黃線組成報警開關）
4）黃線-報警開關（與綠線組成報警開關）
4.注意事項
4.1運輸過程和貯存時應置于專用包裝盒內。
